自動絲印機加裝uvled固化光源絲印機加裝LED UV冷光源

UVLED冷光源UVLED絲印面光源

余姚岡山公司定義由多個uv-led光源陣列式組合形成廣域照射區稱之為面光源，可對

任意面積的UV膠水、UV油墨、UV墨水進行固化，可以局部照射（即可安裝在機器

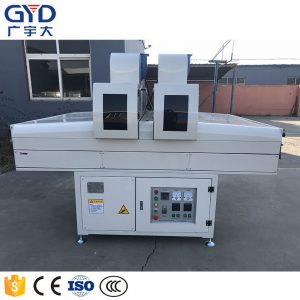

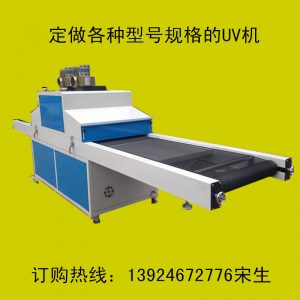

的任何部位），也可制成流水線式UV固化整機。岡山公司技術咨詢電話13715339029

產品特點：

·節能：比傳統UV燈節電數倍以上

·減耗：低壓驅動、能耗低，使用壽命2萬小時以上

·低溫：冷光源、無紅外輻射，照射后僅比工件溫度高5°，適合熱敏材料

·強度：照射強度在30nw-16000nw/cm2之間，可按客戶要求選擇

·環保：不含汞、絕無汞和臭氧污染

·其他：性能穩定、峰值波長等參數可按客戶要求制作

技術參數：（150*30mm光源照射參考）

·光源波長：380/395/365nm ( 納米)

·光強參數：2000mw/cm2（毫瓦/平方厘米）變量值

·光源壽命：10000-20000hours(小時)

·功率調節：0~99.9級輸出功率可自由選擇

·電源適用：90~260V,47~63Hz可適用

·環境溫度： 室溫~45℃

·環境濕度： 低于80%，無特殊要求

·延長線纜： 標準配置3m（米）

UV-LED光源工作原理

一、簡單說明：

  傳統紫外線光源（簡稱UV）是通過變壓器、電容器控制汞燈管，使其發出紫外線光照射到印刷后的產品上達到干燥的目的。

此光源的缺點是：

耗電大：一般為每小時4-10KW；

溫度高：照射到產品上的溫度約100℃以上；

壽命短：燈管壽命一般為1000小時左右；

汞污染：汞燈點亮后產生臭氧，污染環境。

  UV-LED光源是通過電源箱直接控制UV-LED燈珠（照射面積可根據需要由若干個燈珠組合）發光后照射到印刷后的產品上，達到干燥的目的。

優點：

耗電少：比傳統的汞燈省電70%以上；

溫度低：照射后的產品表面溫升僅5℃左右；

壽命長：一般壽命為2萬小時；

無汞污染：因不含汞，絕無汞污染。

二、詳細論述：

1、UV-LED發光機理：PN結的端電壓構成一定勢壘，當加正向偏置電壓時勢壘下降，P區和N區的多數載流子向?qū)Ψ綌U(kuò)散。由于電子遷移率比空穴遷移率大得多，所以會出現大量電子向P區擴散，構成對P區少數載流子的注入。這些電子與價帶上的空穴復合，復合時得到的能量以光能的形式釋放出去。這就是PN結發光的原理。

2、UV-LED發光效率：一般稱為組件的外部量子效率，其為組件的內部量子效率與組件的取出效率的乘積。所謂組件的內部量子效率，其實就是組件本身的電光轉換效率，主要與組件本身的特性（如組件材料的能帶、缺陷、雜質）、組件的壘晶組成及結構等相關。而組件的取出效率則指的是組件內部產生的光子，在經過組件本身的吸收、折射、反射后，實際在組件外部可測量到的光子數目。因此，關于取出效率的因素包括了組件材料本身的吸收、組件的幾何結構、組件及封裝材料的折射率差及組件結構的散射特性等。而組件的內部量子效率與組件的取出效率的乘積，就是整個組件的發光效果，也就是組件的外部量子效率。早期組件發展集中在提高其內部量子效率，主要方法是通過提高壘晶的質量及改變壘晶的結構，使電能不易轉換成熱能，進而間接提高UV-LED的發光效率，從而可獲得70%左右的理論內部量子效率，但是這樣的內部量子效率幾乎已經接近理論上的極限。在這樣的狀況下，光靠提高組件的內部量子效率是不可能提高組件的總光量的，因此提高組件的取出效率便成為重要的研究課題。目前的方法主要是：晶粒外型的改變——TIP結構，表面粗化技術。

3、UV-LED電氣特性：電流控制型器件，負載特性類似PN結的UI曲線，正向?qū)妷旱臉O小變化會引起正向電流的很大變化（指數級別），反向漏電流很小，有反向擊穿電壓。在實際使用中，應選擇。UV-LED正向電壓隨溫度升高而變小，具有負溫度系數。UV-LED消耗功率，一部分轉化為光能，這是我們需要的。剩下的就轉化為熱能，使結溫升高。散發的熱量（功率）可表示為。

4、UV-LED光學特性：UV-LED提供的是半寬度很大的單色光，由于半導體的能隙隨溫度的上升而減小，因此它所發射的峰值波長隨溫度的上升而增長，即光譜紅移，溫度系數為+2~3A/。UV-LED發光亮度L與正向電流。電流增大，發光亮度也近似增大。另外發光亮度也與環境溫度有關，環境溫度高時，復合效率下降，發光強度減小。

5、UV-LED熱學特性：小電流下，LED溫升不明顯。若環境溫度較高，UV-LED的主波長就會紅移，亮度會下降，發光均勻性、一致性變差。尤其點陣、大顯示屏的溫升對LED的可靠性、穩定性影響更為顯著。所以散熱設計很關鍵。

6、UV-LED壽命：UV-LED的長時間工作會光衰引起老化，尤其對大功率UVLED來說，光衰問題更加嚴重。在衡量UV-LED的壽命時，僅僅以燈的損壞來作為UV-LED壽命的終點是遠遠不夠的，應該以UV-LED的光衰減百分比來規定LED的壽命，比如35%，這樣更有意義。

7、大功率UV-LED封裝：主要考慮散熱和出光。散熱方面，用銅基熱襯，再連接到鋁基散熱器上，晶粒與熱襯之間以錫片焊作為連接，這種散熱方式效果較好，性價比較高。出光方面，采用芯片倒裝技術，并在底面和側面增加反射面反射出浪費的光能，這樣可以獲得更多的有效出光。
